Machine de dessin multi-fils DT22 / 4 pour 4 fils

Informations détaillées

Introduction

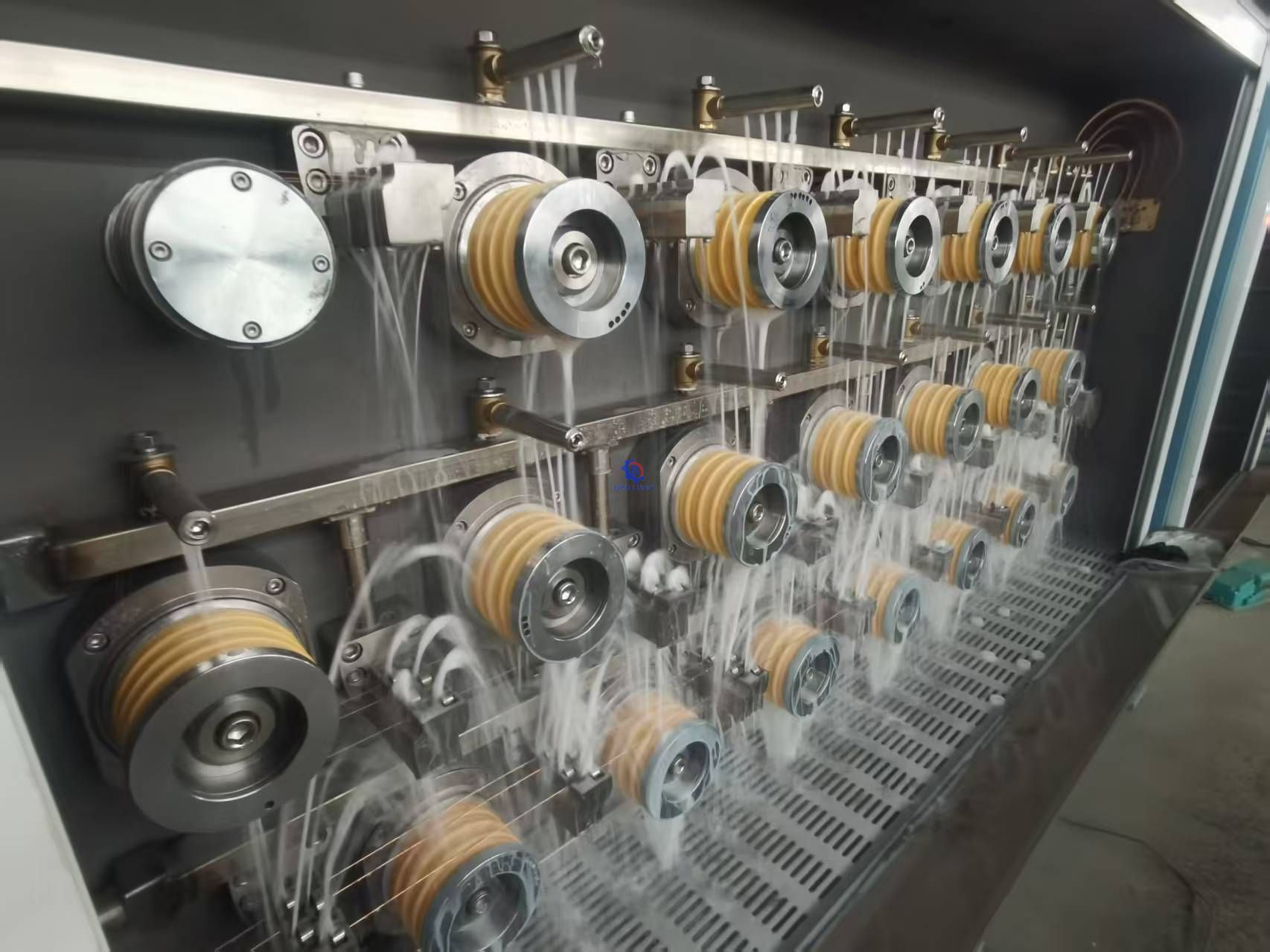

Machine de dessin multi-fils DT22 / 4 avec recuit en ligne

Le DT22 / 4 est utilisé pour dessiner du fil de cuivre de 1,38 mm à 0,15-0,4 mm, il absorbant la technologie de pointe nationale et étrangère, utilise les composants de contrôle électrique fiables, le roulement importé, le joint d'huile et la qualité de la courroie de transmission.
Caractéristiques:

1) Machine de dessin à fil multiples plus élevée avec capacité multiple
2) Économiser de l'énergie, économisé de l'espace, a besoin de moins de travailleurs.

3) Avec une meilleure qualité de fil de cuivre fini, 4 fils dessinent une fois, une conductivité plus stable

4) Si le cuivre utilisé pour la torsion à l'étape suivante, nécessitez moins de machine à torsion que la machine à dessin à fil unique.

Bon choix !!!

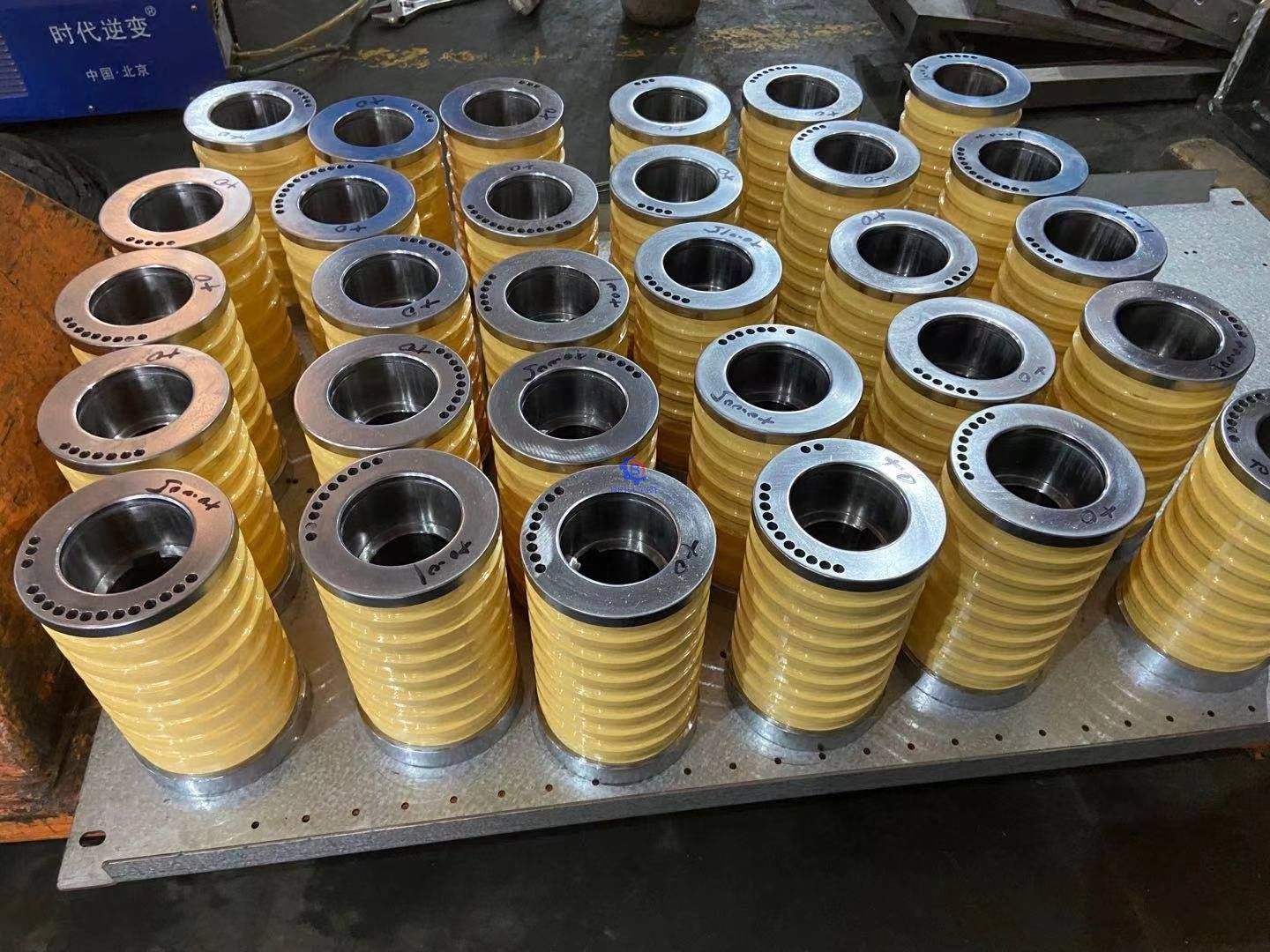

Capstan de dessin en zircone

1) Résistance à haute résistance et à l'usure
2) Excellente résistance à la corrosion
3) Bonne stabilité thermique
4) Coefficient de frottement faible: la douceur de surface des roues de la tour en zircone est élevée et le coefficient de frottement est faible, ce qui aide à réduire la perte d'énergie et la production de chaleur.
Bon choix pour le dessin multi-fils.

Spécification du produit

Machine à dessin

Max.inlet Dia. (Mm)	Maxφ0.6-1.38
Diamètre de sortie (mm)	Φ0.15-φ0.5
Max. numéro de fil	4
Max.Die No.	4 × 22
Max. DIRE DIA EXTÉRIEUR.	Φ20 mm
Moteur principal	37KW (AC)
Puissance de recuit	60V * 600A
Moteur de prise	5,5 kW
Diamètre de la roue du tambour.	Φ100
Type de transmission	Ceinture synchrone

Machine de recuit

Article	Nom	Unité	Paramètre
1	Diamètre	MM	4x0.15-0.5 (en ligne avec le diamètre de la machine à dessin principale)
2	Vitesse de recuit (max.)	MS	25
3	Courant de recuit (max.)	A	600 Dc
4	Tension de recuit (max.)	V	60 Dc
6	Diamètre de la roue de contact	MM	Φ160
7	Type de recuit		Résistance au commutateur à trois sections / deux
9	Type de protection de recuit		Vapeur ou azote
10	Pression d'azote	MPA	≥0,3
11	Consommation d'air	M3 / H	≥40
12	Pression de travail pour l'air comprimé	MPA	0.4-0.6

Prendre

Article	Nom	Paramètre
1	Plage de tailles de fil	Φ0.15-φ0.5	MM
2	Max. prendre une vitesse	25	MS
3	Prendre la puissance du moteur	5.5 （Type d'onduleur）	Kw
4	Ajustement de la largeur de la traversée	Contrôle électrique, réglage par panneau
5	Bobine	Φ300 ~ 400	MM
6	Type de freinage	Type de disque d'air
